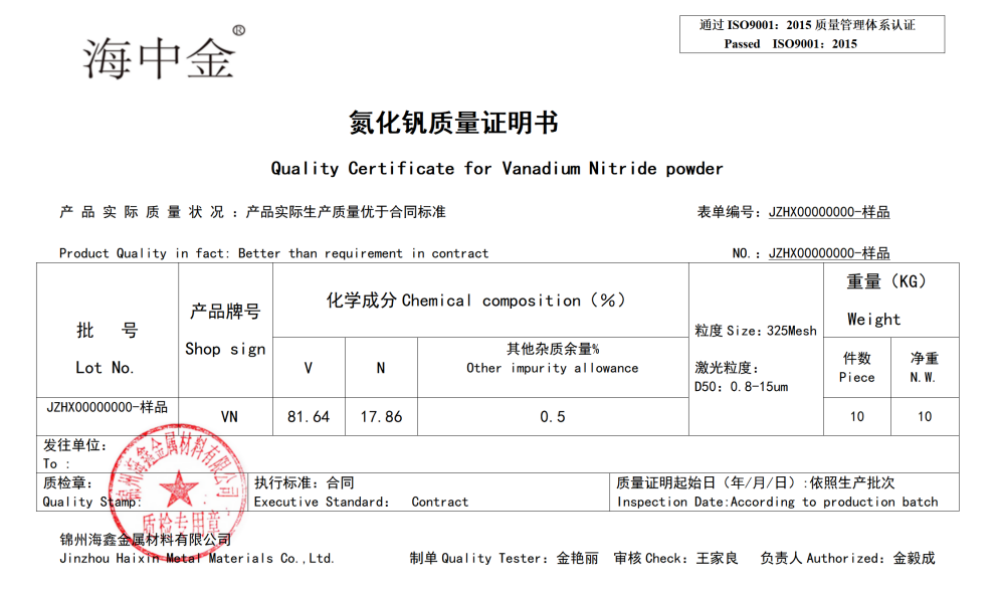

產(chǎn)品名稱(chēng)：氮化釩（VN）
規格：0.8-10um（D50）
形貌：不規則
顏色：黑色
特點(diǎn)：高硬度、高熔點(diǎn)、高導電性、耐磨性熱膨脹系數較低、熱導率高、良好的熱穩定性和化學(xué)穩定性
用途：電池、催化劑、光催化、光電子、先進(jìn)材料等領(lǐng)域
性狀：黑色立方結晶粉末
密度（g/mL,25/4℃）：6.13
熔點(diǎn)（ºC）：2360
電阻率（μΩ·cm）：85
熱導率（W/(m·K)）：11.3
體膨脹系數（K-1）：8.1×10—6
顯微硬度（kg/mm2）：1310
結構介紹
氮化釩有兩種晶體結構：一是V3N，六方晶體結構，硬度極高，顯微硬度約為1900HV，熔點(diǎn)不可測；二是VN，密度6.13.相對分子質(zhì)量64.95. [2] 面心立方晶體結構，顯微硬度約為1520HV，熔點(diǎn)為2360度。它們都具有很高的耐磨性。
氮化釩，別名是釩氮合金是一種新型合金添加劑，可以替代釩鐵用于微合金化鋼的生產(chǎn)。
氮化釩添加于鋼中能提高鋼的強度、韌性、延展性及抗熱疲勞性等綜合機械性能，并使鋼具有良好的可焊性。在達到相同強度下，添加氮化釩節約釩加入量30-40%，進(jìn)而降低了成本。釩氮合金可用于結構鋼，工具鋼，管道鋼，鋼筋及鑄鐵中。釩氮合金應用于高強度低合金鋼中可同時(shí)進(jìn)行有效的釩、氮微合金化，促進(jìn)鋼中碳、釩、氮化合物的析出，更有效的發(fā)揮沉降強化和細化晶粒作用。釩氮合金比釩鐵具有更有效的強化和細化晶粒作用使用釩氮合金可以節約釩添加量，相同強度條件下釩氮合金與釩鐵相比可節約20-40%釩，使用釩氮合金以便釩、氮收得率穩定，減少鋼的性能波動(dòng)。使用釩氮合金非常方便，損耗少。采用高強度防潮包裝，可直接入爐。氮化釩是比高釩鐵更優(yōu)的煉鋼添加劑，用氮化釩作添加劑，氮化釩中的氮成分可促進(jìn)熱加工后釩的沉淀，使沉淀顆粒更細小，從而更好地改善鋼的焊接性和成形性。用作硬質(zhì)合金原料，生產(chǎn)耐磨和半導體薄膜。是新型高效的釩合金添加劑，可用于生產(chǎn)高強度焊接鋼筋、非調質(zhì)鋼、高速工具鋼、高強度管線(xiàn)鋼等高強度低合金鋼產(chǎn)品。釩氮合金與釩鐵相比能更有效地強化和細化晶粒，比使用釩鐵節約30%～50%的釩，對提高鋼的強度，降低煉鋼成本有很大作用。用作硬質(zhì)合金原料，生產(chǎn)耐磨和半導體薄膜。
合成方法：
1.將化學(xué)計量的碳和五氧化二釩充分混合，在氯氣氣氛中于1250℃下進(jìn)行還原氮化反應，即可制得氮化釩。也可用氮氣-氫氣混合氣與四氯化釩在1400～1600℃反應制得；或用氨氣(NH3)與偏釩酸銨(NH4VO3)在1000～1100℃反應制得。
2.采用還原法。將化學(xué)計量的炭和五氧化二釩充分混合，在氮氣氣氛中于1250℃下進(jìn)行還原氮化反應， 即可制得氮化釩。也可用氮氣氫氣混合氣與四氯化釩在1400～1600℃反應制得；或用氨氣（ＮＨ３）與偏釩酸銨（ＮＨ４ＶＯ３）在1000～1100℃反應制得。
